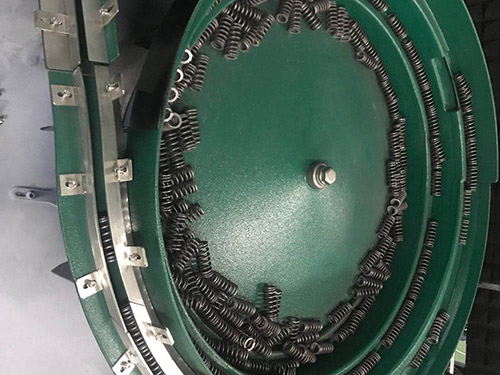

上海振动盘就是自动把螺丝、螺母、弹簧、垫片、塑胶件、小五金、电子元件排队 → 定向 → 送进机器。

​

那么，振动盘的轨道设计需要考虑哪些因素？
1. 零件形状 & 尺寸
长、宽、厚、直径、是否有台阶、卡槽、凸台
决定：轨道宽度、高度、挡边、筛选方式
原则：轨道只比零件大 0.2～0.5mm，太宽乱料，太窄卡料
2. 送料方向（正反 / 上下 / 左右）
要判断：
头部朝前 / 尾部朝前
正面朝上 / 反面朝上
平躺 / 竖立 / 侧立
轨道必须一步一步定向，不能一步到位
3. 轨道宽度
宽度 = 零件宽度 + 0.2～0.5mm
太宽 → 乱料、叠料、方向乱
太窄 → 卡料、刮伤、送不动
4. 轨道高度（挡边高度）
挡边高度一般为零件高度的 1/2～2/3
太低：零件飞出
太高：看不到、难调试、易刮产品
5. 轨道坡度（倾斜角度）
常规：2°～5°
小件、轻件：坡度小
重件、易滑件：坡度大
坡度不对 → 要么不走，要么冲太快撞飞
6. 筛选结构（决定能不能自动定向）
常用定向方式：
缺口筛选：掉反件
挡条筛选：剔出过高 / 过厚
侧翻轨道：侧立变平躺
错位轨道：摆正方向
吹气：吹掉反件
切边 / 切槽：只留正确姿势
7. 表面材质与处理
五金件：不锈钢
塑胶件、铜件、铝件：PU 胶 / 聚氨酯包胶
优点：不伤产品、静音、不卡、耐磨
表面必须光滑、无毛刺
8. 出料口与对接
出口要直、短、顺
与直振 / 夹具对接要同心、同高、同宽
出口加：挡料、满料停、光纤感应
